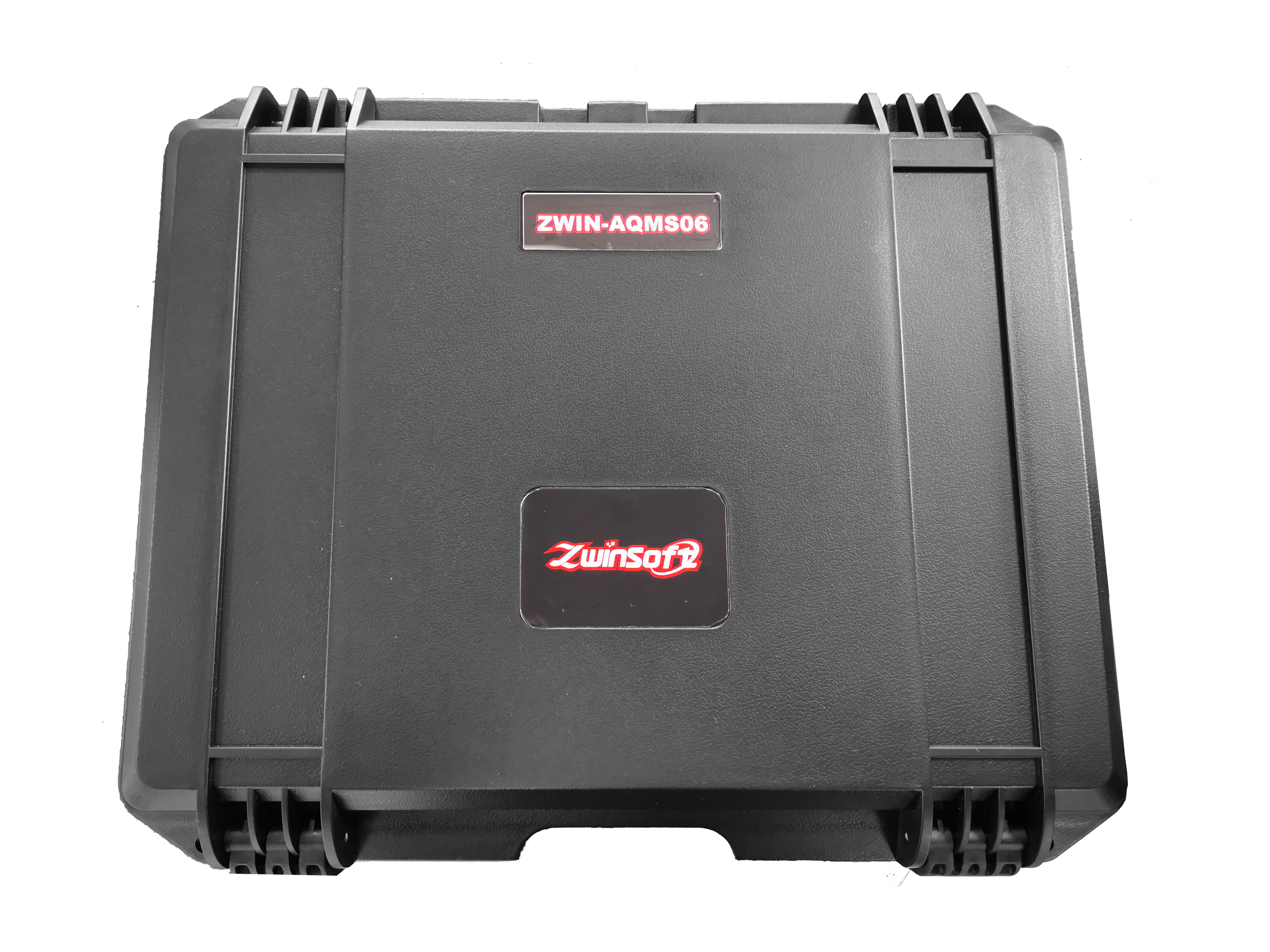

ZWIN-AOMSM06 便攜式空氣質量在線監測系統

ZWIN-AOMSM06 便攜式空氣質量在線監測系統是一款用于提供室外空氣污染物實時、準確檢測的經濟型產品，以“測-控”為核心，采用泵吸式采樣方式，分別利用電化學法原理的氣體傳感器與激光散射法原理的顆粒物傳感器對PM2.5、PM10、TSP、O2等被監測物質進行實時檢測，同時系統集成氣象模塊對監測環境中的溫度、濕度、風速、風向等氣象參數進行同步監控現場實時環境，設備可以給網格化平臺提供強大的數據基礎，而且能根據現場情況進行數據校準，確保其具有最佳的數據準確性、可靠性、真實性。

功能特點：

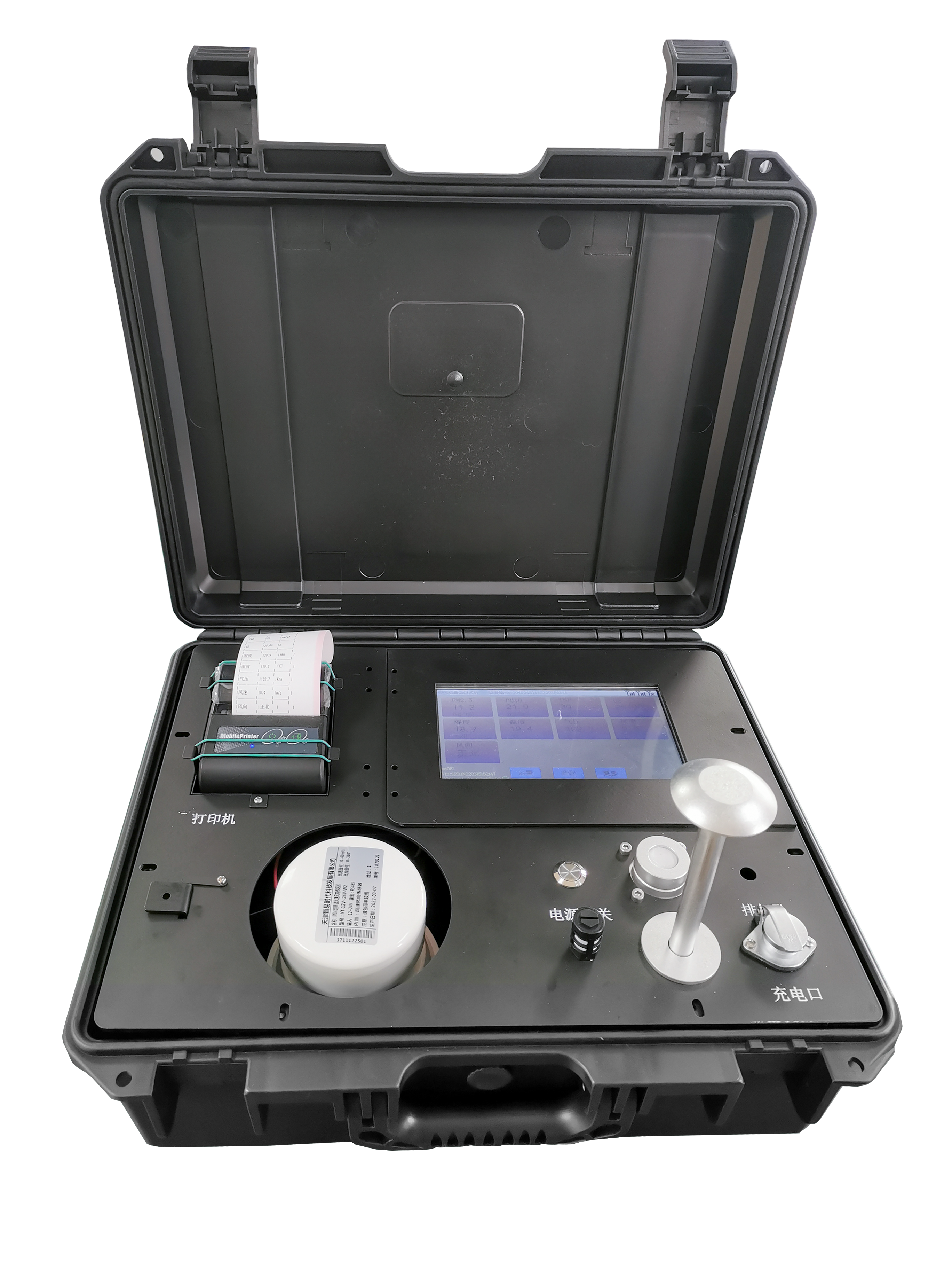

（1）全自動測量，一體式設計，重量輕，便于攜帶。

（2）可同時檢測PM2.5、PM10、TSP、O2、氣象五參數等參數，檢測精度高，重復性好。

（3）配有高精度傳感器和長壽命負壓采樣泵，實現與環境空氣等流速抽取方式，確保數據更加準確。

（4）配有檢測界面，開機預熱一分鐘后出數據，簡化操作步驟，方便執法人員操作。

（5）采用觸摸式7英寸LED全彩屏。內置功能頗多，便于后期對超標的數據查詢。

（6）采用超低功耗設計，可連續工作8h，支持快充功能。

（7）內置8G大容量存儲空間，可通過SD卡讀卡器以excel形式導出

（8）檢測過程對工作人員沒有任何不良影響。

（9）配有藍牙打印機，現場即可打印檢測數據。

（10）設備配有前端收集預過濾裝置，在確保設備數值準確穩定的前提下，避免了核心傳感器的污染，提高了核心零部件的壽命。

（11）設備預留升級接口，可支持客戶未來功能升級拓展。

（12）環氧樹脂外殼及漏電保護隔離設計，抗干擾能力強，標配高負壓進口抽氣泵。

（13）設備具有數據報警功能，污染物數據有一項異常時設備報警展示。

氣體（SO2、NO2、CO、O3）檢測原理：電化學原理

電化學傳感器的最簡單形式是兩電極——工作電極和對電極，它們被一層很薄的電解液隔開，并與一個低阻的外部電路相連。氣體透過多孔透氣膜（Capillary Diffusion Barrier）作用于工作電極（S）表面，經氧化或還原反應，引起電流通過外部電路在兩極之間流動，該電流與氣體濃度成正比，可以通過外部電路上的負載電阻測得。

為了保證測量結果的準確性，工作電極（S）必須被限定在一個特定的電位。然而，當氣體濃度增加時，電流也隨之增加，使極化電極——對電極（C）的電位發生變化。由于工作電極（S）與對電極（C）之間是通過外電路負載電阻相連的，所以當對電極（C）電位發生變化時，工作電極（S）的電位也會隨之發生變化。如果氣體濃度繼續上升，工作電極（S）的電位將最終超出它的允許范圍，導致傳感器的線性遭到破壞，影響測量的準確性。為了克服這種現象，就要加入?yún)⒈入姌O（R）及外部的恒電位電路，使工作電極（S）保持在一個與參比電極（R）相對穩定的電位。由于參比電極（R）不汲取電流，所以兩個電極都可以保持一個恒定的電位，而對電極（C）依舊可以自由的極化，不會影響工作電極（S）的電位，減少了對傳感器的限制，所以這種三電極的傳感器測量范圍非常寬，而且靈敏度很高，可以測定到ppm水平。

恒電位電解式傳感器應用電路實例

此外，恒電位電解式傳感器可以通過選擇不同的催化劑，來測定不同的氣體。每種氣體在工作電極（S）產生的氧化或還原反應都可以用標準的化學公式來描述，以一氧化碳傳感器為例：Carbon Monoxide (CO):

CO + H₂O ?CO₂?+ 2H⁺ + 2e^-

其它傳感器：

　　Hydrogen Sulphide (H₂S):　　　　　H₂S + 4H₂O ?H₂SO₄?+ 8H⁺?+ 8e^-

　　SulphurDioxide (SO₂):　　　　　　　SO₂?+ 2H₂O ?H₂SO₄?+ 2H⁺?+ 2e^-

　　Nitric oxide (NO):　　　　　　　　NO + 2H₂O ?HNO₃?+ 3H⁺?+ 3e^-

　　Nitrogen dioxide (NO₂):　　　　　　NO₂?+ 2H⁺?+2e^-??NO +H₂O

　　Hydrogen (H₂):　　　　　　　　　　H₂??2H⁺?+ 2e^-

　　Chlorine (Cl₂):　　　　　　　　　Cl₂?+ 2H⁺?+ 2e^- ?2HCl

　　Hydrogen Cyanide (HCN):　　　　　2HCN +Au ?HAu(CN)₂?+ H⁺?+e^-

　　Ethylene Oxide (C₂H₄O):　　　　　C₂H₄O + 2H₂O ?C₂H₄O₃?+ 4H⁺?+4e^-

　　Ammonia (NH3):　　　　　　　　　12NH₃?+ I₂?+ 6H₂O ?2IO₃^-?+ 12NH₄⁺?+ 10e^-

在對電極（C）上的反應與工作電極（S）的反應響抵。如果在工作極上發生氧化反應，氧氣減少，在對電極上形成水；反之，如果在工作極上發生還原反應，對電極上的水將被氧化。在對電極上的反應為：

?O₂?+ 2H⁺?+ 2e^-??H₂O

將兩個電極的反應概括起來（以一氧化碳為例）可以寫成：

2CO + O₂ ?2CO₂

由上式可以看出，氧化或還原反應的燃料是由氣體向傳感器提供的，并產生一個釋放氣體。換句話說，傳感器只是一個供給反應用的催化劑。

檢測原理動圖

顆粒物（PM2.5、PM10）檢測原理——激光散射法

激光散射法測定顆粒物的原理?是基于?光散射理論。當激光束通過含有顆粒物的氣體時，顆粒物會阻擋光束，導致光束發生散射。散射光的傳播方向與主光束的傳播方向形成一個夾角θ，θ的大小與顆粒的大小有關。顆粒越大，產生的散射光的θ角就越?。活w粒越小，產生的散射光的θ角就越大。通過測量不同角度上的散射光的強度，可以推算出顆粒的?粒徑分布。

對于光束上某一散射角，散射光能和相機響應灰度值關系為：

對于光束上所有的散射角，散射光能和相機響應灰度值關系為：

檢測原理動圖
