可視化激光雷達遙感監測系統介紹

可視化激光雷達遙感監測系統是我公司設計的一款專門針對大型企業超大空間室內大氣顆粒物濃度的監測而研發的智能型“圖像視覺”傳感器檢測系統。

本套系統通過高質量激光雷達技術，對大氣TSP顆粒物濃度進行監測。設備采用高靈敏的進口組件，整合多個行業中領先的光機電一體化技術，采用高精度載重云臺，轉動角度精確到0.1度，可360度無死角轉動，根據安裝高度的不同可任意調節俯仰角度，設備還擁有精密跟蹤功能的紅外激光照明器，配合各種規格的長焦距的高性能攝像機，實現全方位的環境顆粒物濃度檢測。

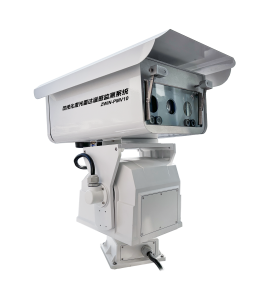

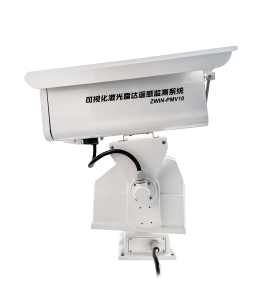

設備整機采用鍍鋅板噴涂加工而成，外觀由大雨罩，主機，防爆玻璃，雙攝鏡頭，紅外燈珠，雙雨刷，支架等組成，其中外機采用防爆等級機殼，結合紅外夜視、雨刷清掃、螢石云登錄等功能，滿足了設備不同場景的使用需求，派生功能提高用戶的使用體驗。

優質工藝 核心科技

獨特的激光驅動技術，激光凈輸出功率大；

雙紅外燈珠、高性能激光器、雙鏡頭，激光放射與采集分體展示核心黑科技，數據采集、展現效果更優；

看得更清 傳得更快

雙鏡頭采集，通過變焦鏡頭和普通鏡頭結合的方法 視野寬闊、看得更清；

污染區真實圖片留存；

設備支持4G傳輸、有線傳輸?shù)韧ㄓ嵎绞?數據傳輸更及時；

覆蓋更廣 壽命更長

設備監測范圍達到800米圓形直徑；

使用壽命長，真正能夠達到標準的監測距離；

場景更專 性能更優

設備充分適用于鋼鐵企業超大空間，室內高濃度等區域的顆粒物自動監測；

設備外機采用防爆等級機殼、具有紅外夜視、雨刷清掃、螢石云登錄等功能，配比高效雨刷、定時啟動清潔、性能強免維護、故障率更低。

●? 中心波長：520+2nm

●? 平均最高輸出功率：212W@5kHz

●? 出射光斑直徑(1/e2)：s10mm

●? 整機功耗：<100W

●? 脈沖寬度：<13ns@5KHz

●? 8h功率穩定性(RMS)：<2%@20-23℃

●? 水平掃描角度：0°~360°

●? 垂直掃描角度：-75°~40°

●? 掃描速度：可調節設置0°/s~30°/s

●? 掃描一周時間：優于12min且角度分辨率不低于2°

●? 貯存溫度：0~50°C

●? 相對濕度：0~80%

●? 通信控制；4PM端子，RS485通信協議

●? 濾波：動態智能降噪技術，減弱圖像比對噪點

●? 邊緣提取：動態Cannny光斑邊緣動態濾波技術

●? 空間計算：光斑距離反演算法

●? 供電：DC12V(雷達主機)

●? 振動要求：雷達整機車載隨機振動滿足(GB/4857.23)

●? 自動準直功能：通過設在激光雷達發射光路上的電動調整架，實現激光雷達光束的自動調整和準直

●? 白天空間監測信噪比：≥15dB

●? 屏體控制器：不小于7寸分辨率800*480

●? GB18217-2000激光安全：滿足Class3B類以上的標準，貼有激光警告標記、說明標記、激光窗口標志以及有關文字說明提高使用人眼安全性

大氣氣溶膠（顆粒物）檢測原理——激光雷達

激光雷達工作原理為：通過發射子系統向空中發射激光脈沖，激光脈沖在大氣中傳播時與大氣物質發生相互作用。望遠鏡接收激光脈沖與大氣物質相互作用所產生的光回波信號，經信號檢測得到探測大氣的回波信號廓線，再經過數據反演算法處理，即可獲取大氣中相關的光學特性參數，如消光系數.后向散射系數.邊界層高度等信息。從誤差來源來看，米氏散射激光雷達的測量誤差主要來源于光機結構的影響.電子學的干擾和數據反演方法的不確定性。
